Содержание
- Что такое станина и зачем она нужна при алмазном бурении
- Виды крепления станин: плюсы, минусы, где применять
- Ключевые параметры стойки, которые влияют на точность и ресурс
- Как подобрать станину под двигатель: крепление мотора и нагрузка
- Как подобрать станину под диаметр коронки: жёсткость, ход, база
- Практические сценарии выбора: «что брать под задачу»
- Ошибки при подборе, которые обходятся дороже всего
- Вывод

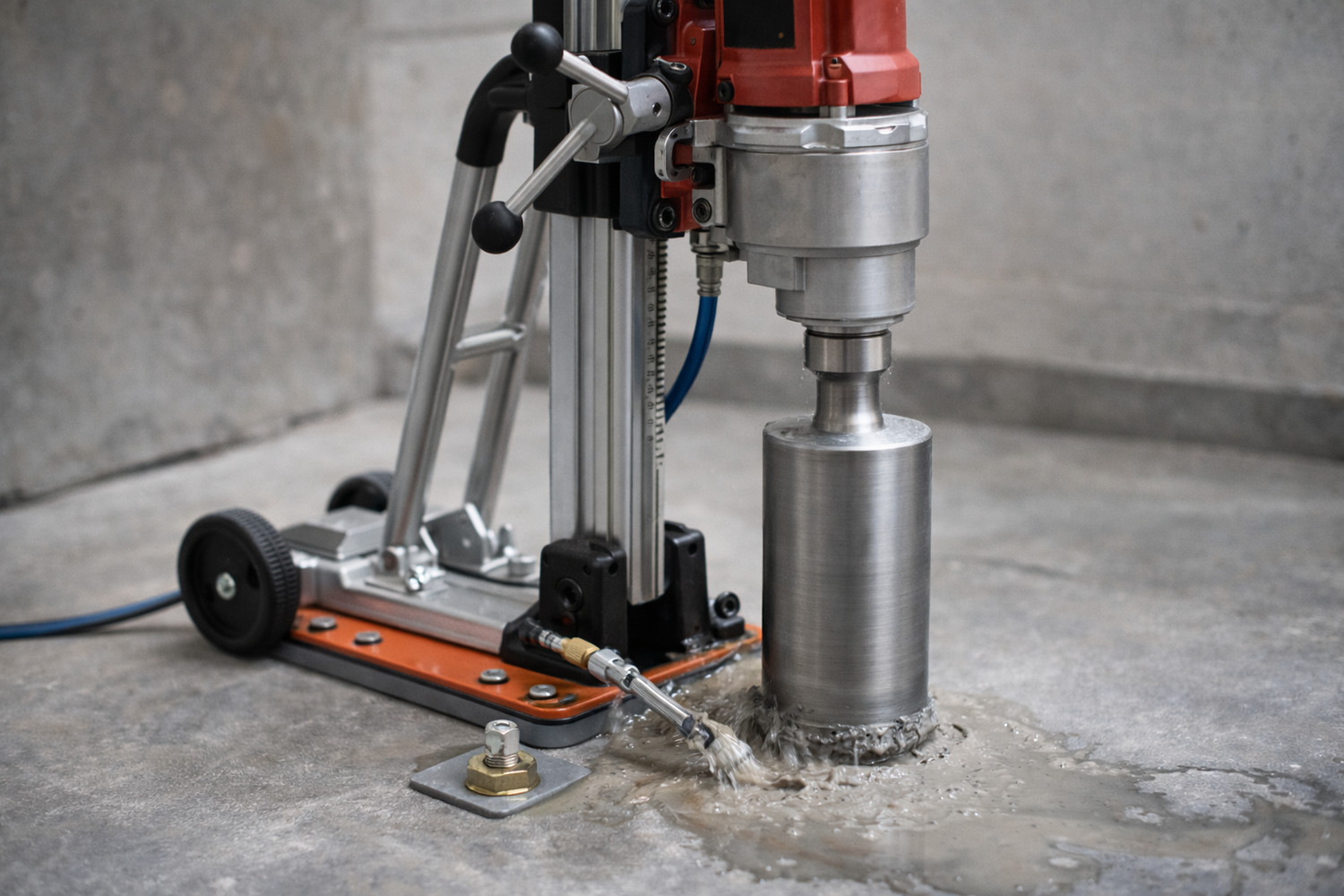

1) Что такое станина и зачем она нужна при алмазном бурении
Станина (стойка) для алмазного бурения — это направляющая система с колонной и кареткой, на которую крепится двигатель (алмазная дрель/мотор). Её главная задача — держать инструмент строго по оси, обеспечивать ровную подачу и жёсткость при сверлении.
Почему это важно:
- при диаметрах побольше удержать мотор руками сложно: растёт риск увести коронку, получить эллипс/скол кромки и ускоренный износ сегментов;
- стойка даёт стабильную подачу — коронка режет, а не «грызёт», меньше перегрев и выкрашивание;
- проще попасть в точку, выдержать угол (если стойка с наклоном), сделать серию одинаковых отверстий.
2) Виды крепления станин: плюсы, минусы, где применять
Ниже — основные варианты фиксации стойки на рабочей поверхности. На практике выбор крепления часто важнее бренда стойки: неправильный способ фиксации может свести на нет даже дорогую станину.
Анкерное крепление (на шпильку)
Как работает: в основании сверлится отверстие, ставится анкер/шпилька, станина притягивается гайкой.
Плюсы:
- максимальная жёсткость и безопасность;
- подходит для больших диаметров и тяжёлых моторов;
- стабильно работает на вертикали и потолке (при соблюдении технологии).
Минусы:
- нужно сверлить основание (не всегда допустимо на объекте);
- остаётся отверстие/след крепления (иногда критично).
Где применять: бетон/ж/б, ответственные отверстия, крупные диаметры, серийные работы.
Вакуумное крепление (вакуумная плита)
Как работает: основание стойки «присасывается» к гладкой поверхности вакуумом (насос/помпа).
Плюсы:
- быстро, без сверления;
- удобно на объектах, где нельзя оставлять следы;
- особенно хорошо на ровном монолите/плитах.
Минусы:
- требовательность к поверхности: нужна ровная и достаточно гладкая база;
- ограничения по безопасности (особенно на вертикали/потолке) — часто нужен страховочный анкер/ремень по регламенту работ;
- при пыли/неровностях вакуум держит хуже.
Где применять: чистые поверхности, где нельзя анкериться; работы с умеренными диаметрами и аккуратной подачей.
Распорное крепление (распорная штанга/упор в потолок)
Как работает: станина фиксируется распорной стойкой между полом и потолком или между стенами.
Плюсы:
- без сверления основания;
- быстро в помещениях с подходящей геометрией.
Минусы:
- зависит от высоты/прочности упора;
- чувствительно к вибрациям и гуляющей поверхности;
- не всегда удобно на ограниченном пространстве.
Где применять: внутренние работы, когда нельзя анкерить и вакуум сомнителен.
Комбинированное крепление (анкер + вакуум / анкер + распор)
Это не излишества, а нормальная практика, когда нужно получить и скорость установки, и запас по безопасности — особенно на вертикали/потолке и при диаметрах выше среднего.
Крепление через закладные/рельсы/основание конструкции
Используется на промышленных объектах, при серийном бурении или когда есть готовые точки крепления.
3) Ключевые параметры стойки, которые влияют на точность и ресурс
При выборе стойки «по цене» часто упускают геометрию и силовую часть. А именно они определяют, будет ли коронка резать ровно и долго.
1) Максимальный диаметр бурения по стойке
У стойки есть паспортный предел по диаметру. Он учитывает жёсткость колонны, каретки и базы. Важно не брать «впритык»: запас по жёсткости почти всегда окупается ресурсом коронки.
2) Ход каретки и рабочая высота колонны
Ход каретки должен перекрывать:
- толщину конструкции;
- длину коронки (с учётом сегмента);
- запас на старт/вывод шлама (при мокром бурении);
- возможные удлинители/переходники.
Если хода не хватает, начинается «акробатика» с перестановкой — теряется соосность и время.
3) Размер и жёсткость основания
Большая и жёсткая база:
- меньше «играет» при подаче;
- лучше держит угол;
- стабильнее для крупных диаметров.
Для вакуумной плиты критична площадь контакта и ровность поверхности.
4) Наклон/поворот (угловая стойка)
Если планируются проходки под углом, лучше изначально брать стойку с регулировкой наклона и нормальной шкалой/фиксацией. Пытаться «подложить клинышек» — прямой путь к перекосу коронки.
5) Узел подачи: плавность и люфты
Плавная подача важна не только для комфорта, но и для ресурса сегмента. Люфт каретки = микробиение коронки = ускоренный износ и «разбивка» отверстия.
6) Масса и транспортировка
Тяжёлая стойка обычно жёстче, но её нужно носить и ставить. Если работы выездные и много подъёмов, иногда рациональнее средняя по массе стойка + правильное крепление (анкер/комби), чем «самая тяжёлая».
4) Как подобрать станину под двигатель: крепление мотора и нагрузка
Здесь два ключевых момента: совместимость по креплению и соответствие по нагрузке.

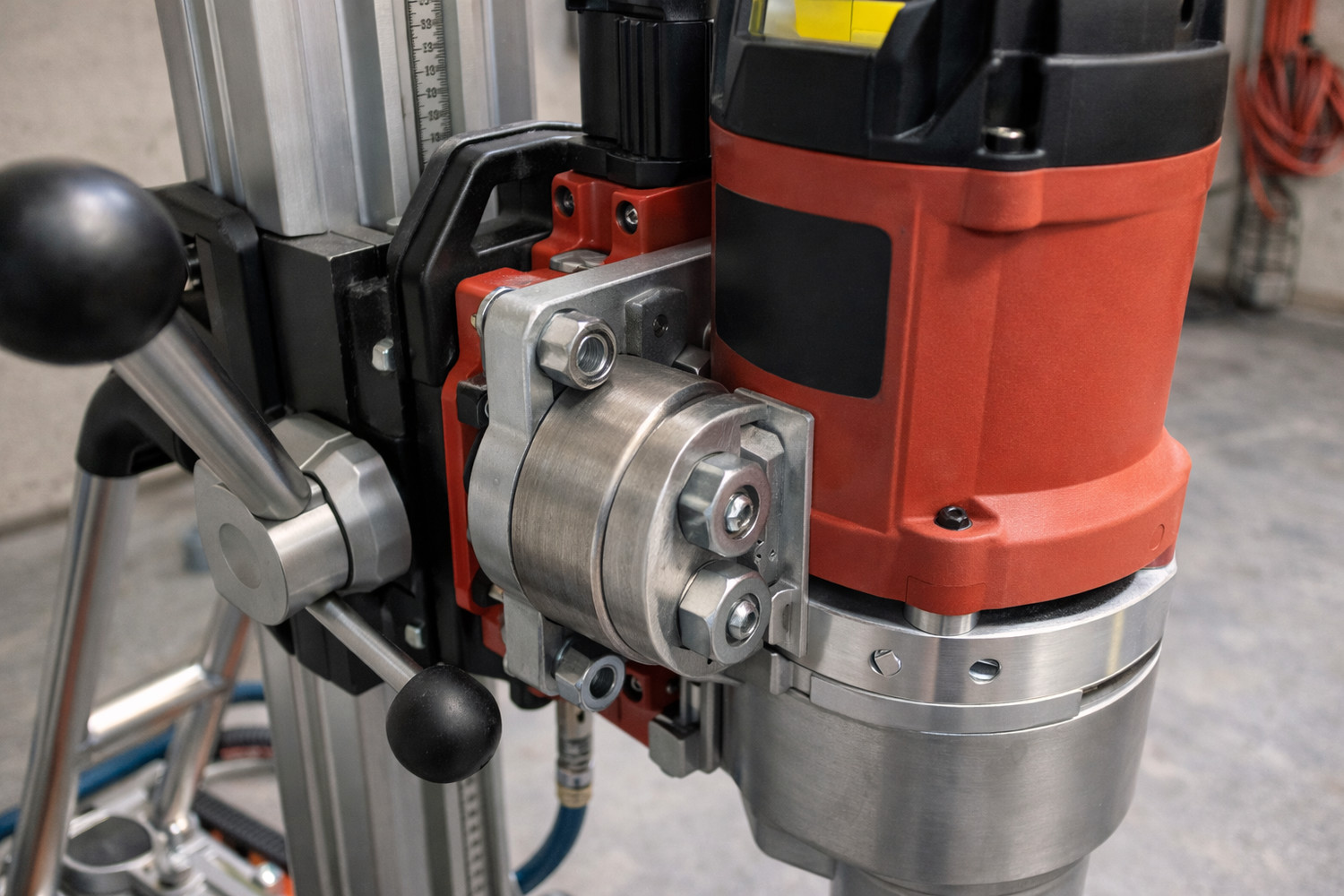

Совместимость: как мотор крепится к каретке
Чаще встречаются такие варианты:
- Хомут — двигатель зажимается в кольцевом хомуте. Универсально, быстро, но важно качество хомута и отсутствие перекоса.
- Площадка/фланец (болтовое крепление) — мотор прикручивается к адаптеру по отверстиям. Жёстко и повторяемо, но нужно точное совпадение или переходная плита.
- Быстросъём/скоба — удобно при частых перестановках, важно качество фиксации.
Практика: если двигатель уже есть, выбирать стойку так, чтобы:
- был штатный адаптер под вашу посадку;
- или была доступна переходная плита без «колхоза».
Нагрузка: вес мотора и режим работы
Оценивать:
- вес двигателя (и как он распределён на каретке);
- мощность и крутящий момент (чем больше, тем выше требования к жёсткости стойки);
- режим: эпизодические отверстия или поток/серия.
Если мотор тяжёлый и мощный, а стойка «лёгкая», получите:
- люфт и уход оси;
- повышенный износ направляющих;
- рывки подачи и перегрев коронки.
5) Как подобрать станину под диаметр коронки: жёсткость, ход, база
Диаметр коронки напрямую «поднимает ставки»: растёт площадь контакта, усилие резания и требования к стабильности подачи.
Что учитывать по диаметру
Паспортный максимум стойки
Выбирать стойку с запасом по максимальному диаметру: это снижает биение и сохраняет геометрию отверстия.
Жёсткость колонны и каретки
На больших диаметрах даже небольшой люфт превращается в заметное «гуляние». Поэтому важны:
- минимальные люфты;
- мощная колонна;
- широкая база или надёжное анкерение.
Ход каретки и вылет
Чем больше диаметр, тем чаще используются более длинные коронки и удлинители. Значит, хода должно хватать без перестановок.
Тип материала
Железобетон обычно требовательнее по жёсткости, чем, например, кирпич. Под ж/б лучше закладывать запас по стойке и креплению.
6) Практические сценарии выбора: «что брать под задачу»
Ниже — ориентиры, которые помогают быстро сузить выбор. Это не «единственно верно», но в большинстве объектов работает.
Сценарий А: «Нужно быстро, без следов, небольшие/средние диаметры»
- выбирать вакуумную стойку или базу с вакуумной плитой;
- проверять ровность поверхности;
- предусматривать страховку/дублирование фиксации, если работа на вертикали/потолке;
- выбирать стойку без люфтов, с плавной подачей.
Сценарий B: «Жёсткость и безопасность важнее скорости (бетон/ж/б, серия отверстий)»
- выбирать анкерное крепление как базовый вариант;
- смотреть стойку с запасом по максимальному диаметру;
- обращать внимание на ход каретки и ресурс направляющих.
Сценарий C: «Нельзя анкериться, поверхность не подходит под вакуум»
- рассматривать распор/комбинацию креплений;
- выбирать стойку средней/высокой жёсткости, потому что крепление обычно менее «монолитное»;
- контролировать подачу особенно аккуратно.
Сценарий D: «Нужны отверстия под углом»
- выбирать стойку с регулируемым наклоном и надёжной фиксацией;
- не экономить на жёсткости и креплении: на угле нагрузка на узлы выше.
7) Ошибки при подборе, которые обходятся дороже всего
- Выбирать стойку “впритык” по максимальному диаметру
Итог: люфт/биение, рост износа коронки, хуже качество отверстия. - Не проверять совместимость крепления двигателя
Итог: переходники “на коленке”, перекос мотора, ускоренный износ каретки. - Недооценивать способ крепления
Итог: стойка «живая», ось уходит, опасные ситуации на вертикали/потолке. - Забывать про ход каретки и реальную глубину сверления
Итог: перестановки, потеря соосности, лишние минуты на каждом отверстии. - Гнаться за минимальным весом на крупных диаметрах
Итог: вибрации и «разбивка» отверстия даже при хорошем двигателе.
Чек-лист подбора, чтобы не ошибиться
- определить материал и положение бурения (пол/стена/потолок, нужен ли угол)
- выбрать способ крепления (анкер / вакуум / распор / комбинация)
- проверить совместимость двигателя с кареткой (хомут/фланец/адаптер)
- заложить запас по максимальному диаметру стойки относительно коронки
- проверить ход каретки под глубину + длину коронки + возможные удлинители
- оценить люфты и плавность подачи (это напрямую влияет на ресурс коронки)
Вывод
Станина для алмазного бурения выбирается не «по бренду» и не только по цене — ключевое в другом: способ крепления под объект, совместимость с двигателем и запас по жёсткости под диаметр коронки. Если сначала определить условия (материал, положение, ограничения по крепежу), затем подобрать стойку по креплению мотора, максимальному диаметру и ходу каретки — вы получите ровные отверстия, стабильную подачу и заметно больший ресурс коронок и направляющих.
